Quad 303經典放大器現代版

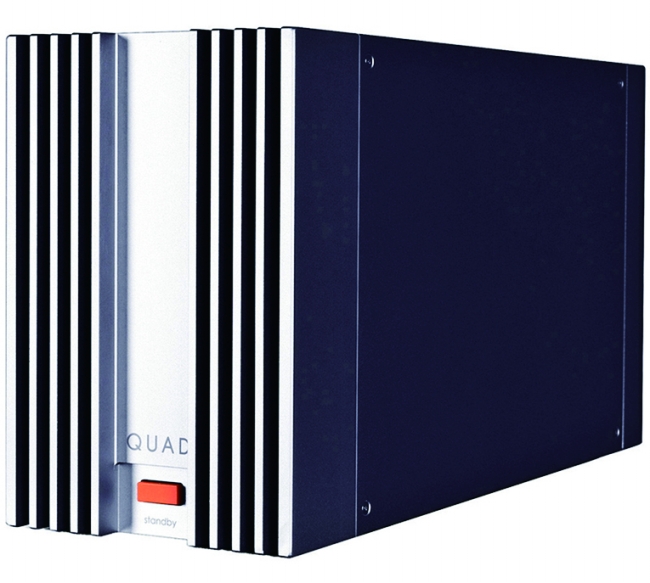

Quad 303現代版是優化1967年的設計版本,保持著名的“三重”晶體管輸出低失真線路,功率50Wx2(8歐姆)、失真1%,可橋接為單聲輸出,功率達140W。

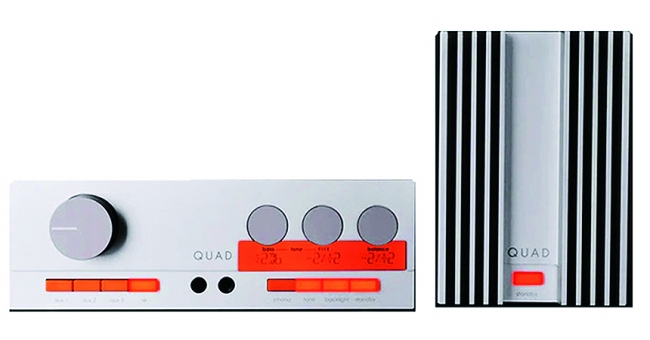

Quad 303現代版亦配備Quad 33現代版前置放大器,維持原線路設計及更新外形結構,使用現代音響元件優化音色及性能,亦稱為2024版本。

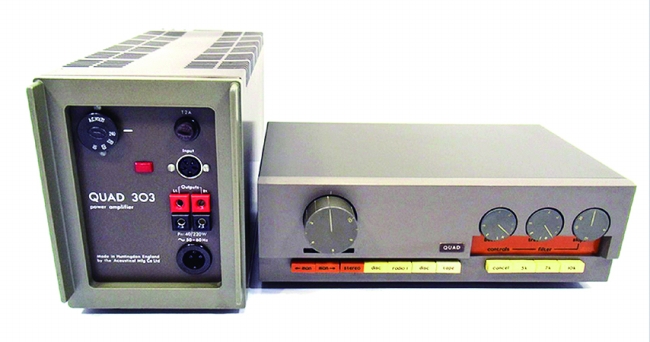

Quad 303曾被譽為“世界首台低失真晶體管放大器”,於1967年推出,具當年突破性的“三重”晶體管輸出電路,同時配備了Quad 33前置放大器。

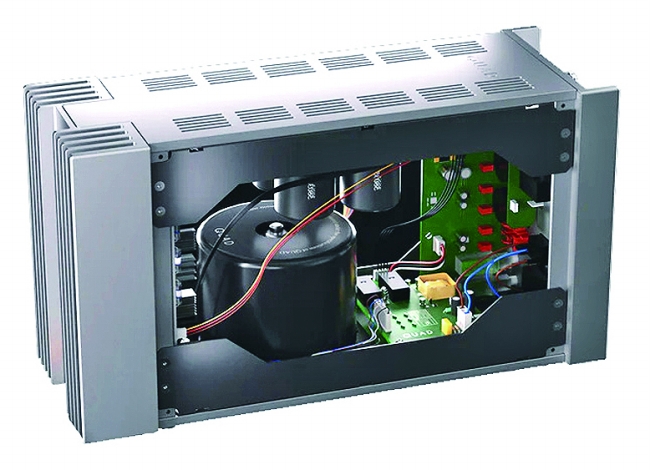

現代版採用200VA新環形變壓器,磁漏極少,線路板是新設計,使用NPN與PNP晶體管對稱輸出,維持沿用AB類工作,溫度穩定及功率提升。

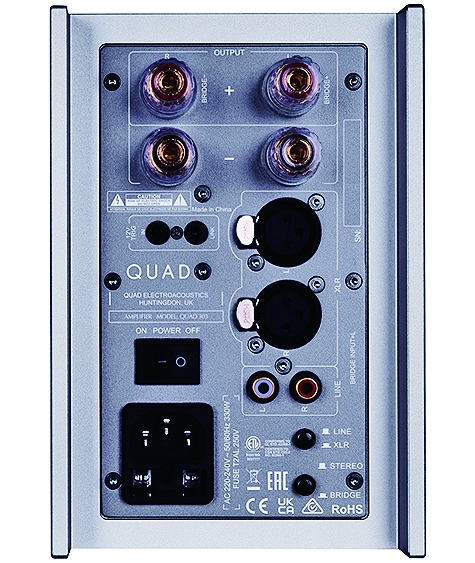

機背板具現代化模式,設有RCA及XLR輸入端、Bi-Wire揚聲器接線柱、IEC電源輸入插;另有12V遙控觸發、橋式輸出選擇等,中國製造。

    Quad 303經典放大器現代版



    晶體管放大器始於上世紀60年代,到70年代在市場成為主流,各大音響品牌改為生產晶體管機,歐美出現頗多新音響品牌,市場呈現百花齊放。晶體管屬新科技,具真空管所沒有的優點,當然受音響工程師歡迎。



    Peter Walker是40年代英國電聲界知名人物,本身是Saxophone及Flute演奏家,但亦是電子工程師,熱心設計及製造音頻放大器。其於1936年在倫敦創立SP Fidelity Sound Systems公司,適逢二次世界大戰,在納粹德軍轟炸倫敦後,便遷往劍橋附近的亨廷頓(Huntington)經營。最初只生產PA廣播設備,但由於戰後家庭音響需求不斷增長,於是改為製造家庭音響產品。1947年晶體管誕生,其仍致力真空管放大器,製造了QA12及QA12/P,並被BBC納入其設備中,其後推出Quad 1放大器,Quad亦成為品牌,且沿用至今。

    Quad全名Quality Unit Amplifier Domestic,其後更名為Quad Electroacoustics Ltd,並於1953年推出Quad II單聲道放大器。Quad II是一代經典名器,採用KT66推挽,手繞輸出變壓器,並設有陰極回輸繞組,其10Hz-20kHz頻應近乎平坦,諧波失真0.1%,音頻特性比同期晶體管機更優秀。Peter Walker內心糾結,是否有需要去設計晶體管放大器,但在晶體管新市場衝擊下,其首部晶體管放大器Quad 303終在1967年推出,亦成為經典。

    Quad 303替代了Quad II,同時配備33前級放大器,成為一套高級家庭音響組合,現時二手市場售300至350英鎊。Quad 303當年被譽為世界首個低失真晶體管放大器,其核心是當年稱為突破性的“三重”晶體管輸出電路,其實是三級輸出,首兩級是全對稱交連放大,最後是NPN管半對稱輸出,負回輸量不多,具出色的熱穩定性,失真更低,8歐姆輸出45Wx2,額定頻寬20Hz-35kHz,在60年代是非常出色的放大器,於1969年榮獲英國工業設計協會獎。

    70年代已出現很多設計更優秀的晶體管放大器,Quad亦於1975年推出405放大器,但303生產一直維持至1985年,共售出94,000台,成為晶體管經典放大器。Quad 303停產四十年後,最近以Quad 303現代版重返市場,其保留原線路設計,但在“三重”晶體管輸出電路中,其最後一級已改由NPN與PNP晶體管作全對稱輸出。電源使用200VA新環形變壓器,是低磁場設計,放大器仍是AB類工作,但提升到50wx2 / 8歐姆的功率輸出。如需更多功率輸出,Quad 303可作橋式使用,其雙聲道在內部連接為單聲道,每台放大器能提供140W/8歐姆單聲功率輸出,但需多置一台作雙聲道使用。Quad 303現代版參考價1,300英鎊。
